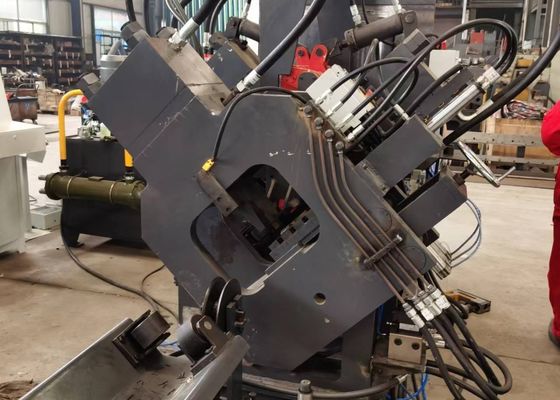

برش تک تیغه CNC زاویه سوراخ کردن علامت گذاری و تراش خط خنک کننده آب هیدرولیک

خط برش تک تیغه CNC، پانچ، علامت گذاری و برش خط خنک کننده آبی هیدرولیک



صنعت قابل اجرا:


ترکیب محصول:

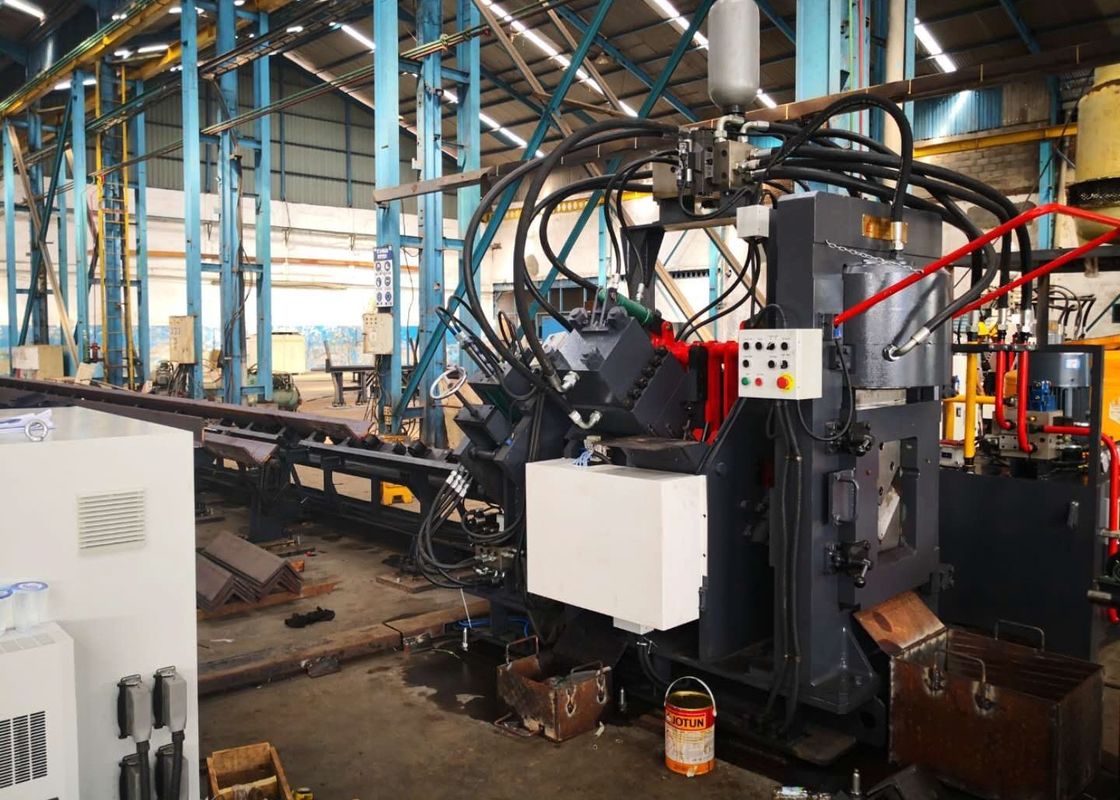

این دستگاه در درجه اول از یک نوار نقاله عرضی، یک سیستم بارگیری چرخشی، یک نوار نقاله ورودی، یک کالسکه ورودی CNC، یک واحد پانچ، یک واحد علامت گذاری، یک واحد برش، یک نوار نقاله تخلیه و همچنین سیستم های هیدرولیک، الکتریکی و پنوماتیک و سایر اجزا تشکیل شده است.


ویژگی های محصول:
1. فناوری CNC و تغذیه موتور سروو را در خود جای داده است که دارای راندمان بالا و دقت پایدار قطعه کار است. اجزای اصلی هیدرولیک، پنوماتیک و الکتریکی همگی وارداتی هستند.


2. هر طرف مجهز به سه مجموعه پانچ و قالب است که می تواند سه نوع پانچ با قطرهای مختلف را در خود جای دهد. سه مجموعه قالب را می توان تحت کنترل PLC به طور جمعی حرکت داد تا علامت پشت پانچ را تنظیم کرد.

3. کامپیوتر مجهز به رابط چینی/انگلیسی است که دارای عملکرد کاربرپسند و قابلیت نمایش نقشه های قطعه کار است. برنامه نویسی ساده شده است و می تواند مستقیماً از داده های برنامه تولید شده توسط نرم افزار lofting استفاده کند. هنگام ویرایش یک برنامه، فقط ابعاد قطعه کار، قطر سوراخ ها، علائم پشت و مقدار قطعه کار باید وارد شود.



4. کالسکه ورودی CNC توسط یک موتور سروو هدایت می شود که اطلاعات از طریق یک رمزگذار فوتوالکتریک بازخورد می شود. این کنترل حلقه بسته را برای اطمینان از دقت موقعیت یابی بالا اتخاذ می کند.

5. تمام عملیات علامت گذاری، پانچ و برش به طور خودکار تکمیل می شود. فولاد زاویه ای تمام شده را می توان توسط یک دستگاه چرخش پنوماتیک تخلیه کرد، در نتیجه شدت عملیاتی را کاهش می دهد.


این دستگاه یک تجهیزات تخصصی است که برای پانچ، علامت گذاری و برش فولاد زاویه ای در صنعت برج فولادی زاویه ای طراحی شده است. این نمونه ها که مشخصات و سناریوهای پردازش رایج در صنعت برج فولادی زاویه ای را پوشش می دهند، به کاربران اجازه می دهند تا مستقیماً کیفیت پردازش، دقت و مهارت تجهیزات را مشاهده کنند و به عنوان یک مرجع ملموس برای ارزیابی عملکرد و مناسب بودن آن برای نیازهای تولید خاص عمل می کنند.
