تولید با کیفیت برتر چین برای حفاری CNC، پانچ، برش، فرز، ماشین‌های شکل‌دهی زاویه، تیرها، صفحات و فلنج‌ها!
کارهای جدید را انجام دهید، کارهای خوب را انجام دهید!
|
جزئیات محصول:
پرداخت:
|
| اندازه زاویه (میلی متر): | 63х63х4 ~ 200х200х20 | Max. حداکثر Punching (Dia. х Thi.) (mm) مشت زدن (Dia. х Thi.) (میلی متر): | Φ26х20 |
|---|---|---|---|
| نیروی مشت (kN): | 1200 | نیروی برش (kN): | 4300/1540 |
| برجسته: | دستگاه برش زاویه زاویه ای,دستگاه پانچ زاویه cnc,دستگاه پانچ زاویه ای با سرعت بالا Cnc |
||

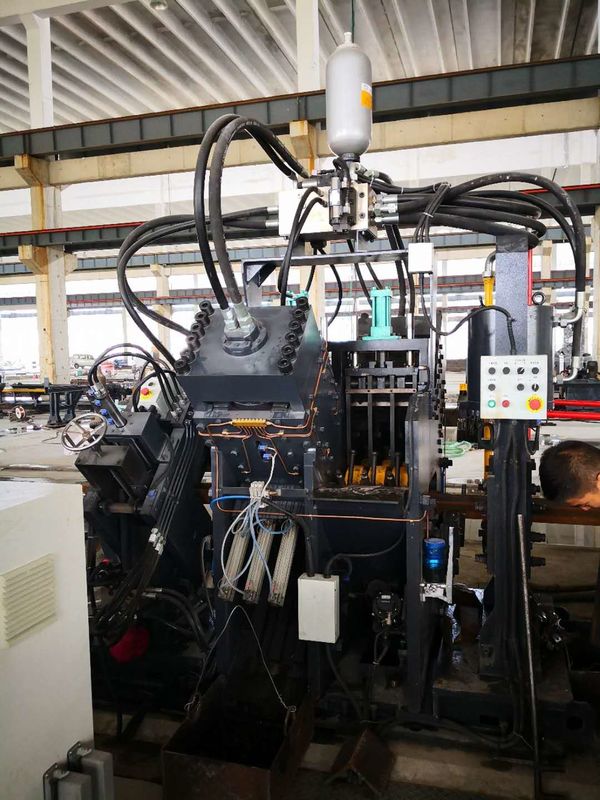

CNC زاویه مشت زدن ، علامت گذاری و برش خط ماشین مدل JNC2020Q (مدل پیشرفته)
مناسب منصنایع:
این دستگاه برای علامت گذاری ، مشت زدن و برش فولاد زاویه ای عمدتا در زمینه صنعت برج فولادی زاویه ای ، اتصالات برق ، تجهیزات ذخیره سازه و صنایع ساخت سازه های فولادی و غیره استفاده می شود.
پترکیب roduct:
این دستگاه عمدتاً از نوار نقاله عرضی ، سیستم بارگیری چرخشی ، نوار نقاله جاروبرقی ، واگن تزریق CNC ، واحد پانچ ، واحد علامت گذاری ، واحد برش ، نقاله تخلیه ، و همچنین سیستم های هیدرولیک ، برق و پنوماتیک و غیره تشکیل شده است.
تولید - محصول افخوردن:
1. اتخاذ فناوری CNC ، سروو موتور ، با کارایی بالا ، دقت قطعه کار پایدار.قطعات کلیدی هیدرولیک ، پنوماتیک و برقی همه وارد شده است.
2. سه مجموعه پانچ و قالب در هر طرف وجود دارد که می تواند سه نوع مشت را با قطرهای مختلف نصب کند.سه مجموعه قالب می توانند به طور کلی توسط PLC حرکت کرده و علامت پشت مشت را تغییر دهند.
3. رایانه با رابط چینی/انگلیسی ، عملکرد آسان ، و می تواند نقاشی قطعه کار را نمایش دهد.برنامه نویسی آسان و می تواند مستقیماً از داده های برنامه ساخته شده توسط نرم افزار lofting استفاده کند.هنگام ویرایش برنامه فقط باید اندازه قطعه کار ، قطر سوراخ ها ، علامت پشت و مقدار قطعه کار را وارد کنید.
4. واگن انتقال CNC توسط سروو موتور هدایت می شود.رمزگذار فوتوالکتریک اطلاعات را بازخوانی می کند.کنترل حلقه بسته برای اطمینان از موقعیت دقیق بالا.
5. همه علامت گذاری ، مشت زدن و برش به صورت کامل ، تمام زوایای تمام شده را می توان با دستگاه گردش پنوماتیک تخلیه کرد تا قدرت کار را کم کند.
6. سیستم کنترل شامل کامپیوتر میزبان ، سیستم CNC ، سرو موتور ، PLC ، سنسورهای معاینه خارجی و غیره است. فقط قطعه قطعه کار را وارد کنید ، پردازش ایجاد می شود.علاوه بر این ، برنامه را می توان ذخیره ، انتخاب ، نمایش و مطابق با قطعه کار شماره ..
7. واحد علامت گذاری قاب بسته با سفتی خوب را تصویب می کند.چهار گروه از جعبه های کاراکتر بر روی واحد علامت گذاری شده است که می تواند توسط برنامه انتخاب شود.علامت گذاری علامت پشت را می توان به دلخواه تنظیم کرد.
8. سیلندرهای مشت ، علامت گذاری و برش بزرگتر هستند.واگن NC نوع جدید و قوی تری است.گیره ها قوی تر هستند
سمشخصات
| مدل | JNC2020G |
| کارکرد | مشت زدن ، علامت گذاری ، برش زدن |
| اندازه زاویه (میلی متر) | 63 × 63 × 4 ～ ∟200 × 200 × 20 |
| حداکثرطول خالی (متر) | 14 |
| حداکثرطول تمام شده (متر) | 14 |
| حداکثرمشت زدن (قطر. x thi.) (میلی متر) | Φ26 × 20 (مواد: SS540) |
| مشت در هر طرف | 3 |
| نیروی مشت (kN) | 1200 |
| نیروی علامت گذاری (kN) | 1200 |
| نیروی برش (kN) | 4300 |
| گروه علامت گذاری حروف | 4 |
| تعداد حروف در هر گروه | 12 |
| ابعاد حرف (میلی متر) | 14 × 10 × 19 |
| حالت برش | برش تک تیغه |
| محورهای CNC | 3 |
| سرعت تغذیه زاویه (m/min) | 60 |
| روش خنک کننده سیستم هیدرولیک | خنک کننده آب |
| پردازش دقیق | مطابق با GB2694 |
| عملکرد برنامه | ورودی توسط صفحه کلید و رابط USB |
| ابعاد (میلی متر) | 33000 × 6500 × 2350 |
| وزن (تن) | حدود 19 |

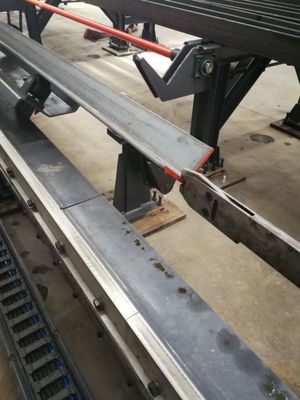

گیره مواد

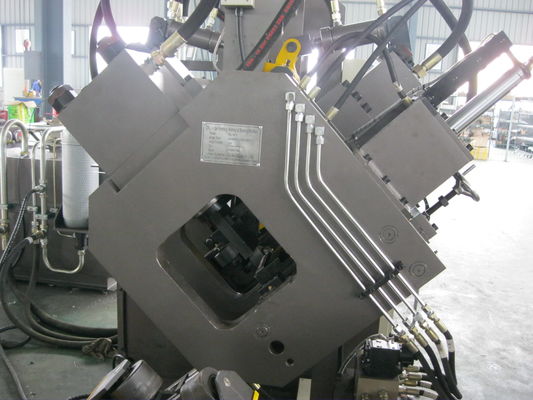

واحد برش

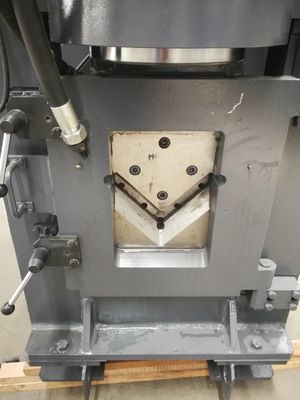

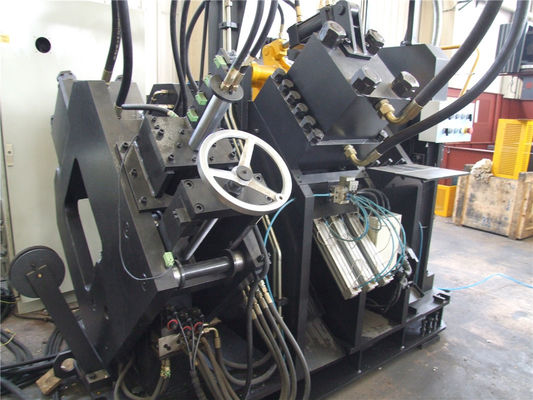

واحد مشت زدن

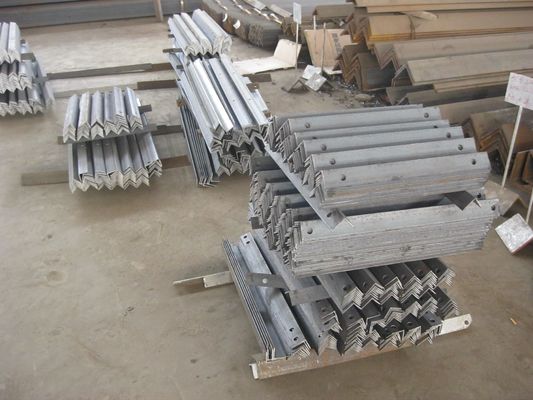

قطعه کار تمام شد
