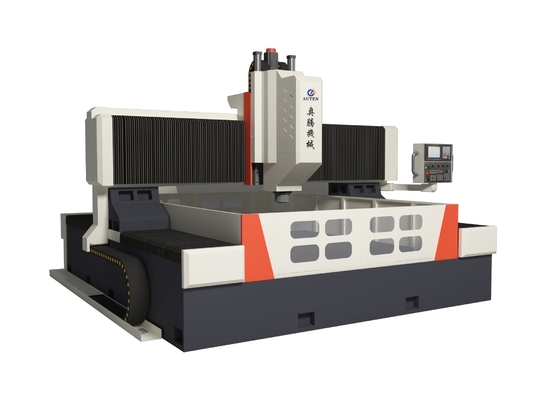

PHD1616 ماشین CNC حفاری و فریز کردن صفحه 1600 * 1600mm قطعه کار پیچ توپ دقیق و موتورهای سرو ماشین CNC حفاری

ماشین CNC برای حفاری و فریز کردن صفحه مدل PHD1616

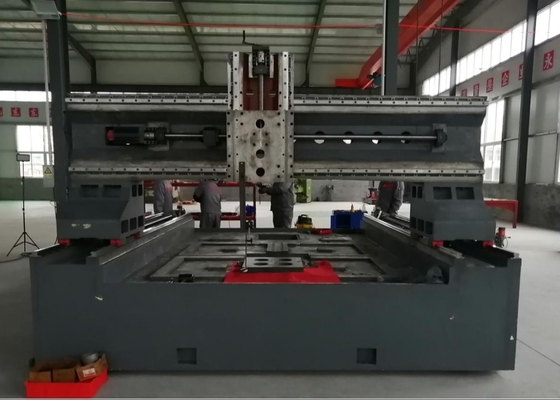

ساختار ماشین:

بستر ماشین ریخته شده است، عمدتا از میز کار، گانتری متحرک، شلوار کشویی متحرک، سر قدرت حفاری و فریز، دستگاه روانکاری خودکار، دستگاه محافظ،دستگاه خنک کننده گردش، سیستم کنترل دیجیتال، سیستم الکتریکی، و غیره، پشتیبانی و هدایت زوج ریل سخت رولینگ، محرک زوج پیچ دقیق سرب،دستگاه ابزار دارای دقت موقعیت گذاری بالا و دقت موقعیت گذاری تکراری است..

1.آرک بنچ

صندلی کار از آهن خاکستری (HT250) ساخته شده است که با استفاده از داروی ضدآفتاب ثانویه و درمان پیری لرزش، با سفتی خوب و بدون تغییر شکل ساخته شده است. سطح کار ساختار ریخته گری را اتخاذ می کند.

2گارتری متحرک:

گارتری متحرک از آهن رسوب خاکستری (HT250) ساخته شده است. طرف جلو گارتری مجهز به دو جفت راهنمای خطی با ظرفیت بسیار بالا است.مجموعه ای از پیچ های توپ دقیق و یک سرو موتور، به طوری که اسلاید سر قدرت به عنوان محور Y استفاده می شود. هنگام حرکت در همان جهت، سر قدرت حفاری بر روی صفحه اسلاید سر قدرت نصب می شود.حرکت gantry توسط چرخش پیچ توپ رانده شده توسط موتور سرو از طریق اتصال دقیق تحقق می یابد.

3صندلی متحرک:

صندلی کشویی یک ساختار آهن ریخته دقیق است. صندلی کشویی مجهز به دو میز کشویی CNC با بار بسیار بالا است.مجموعه ای از جفت پیچ توپ دقیق و یک کاهش دهنده سیاره ای با دقت بالا به سرو موتور متصل شده است تا قدرت حفاری را هدایت کند. سر در جهت محور Z حرکت می کند، که می تواند سرعت جلو، کار جلو، سرعت عقب، توقف و سایر اقدامات سر قدرت را درک کند. این عملکرد قطع تراشه خودکار، حذف تراشه و توقف دارد.

4. سر قدرت حفاری:

Sمشخصات:
