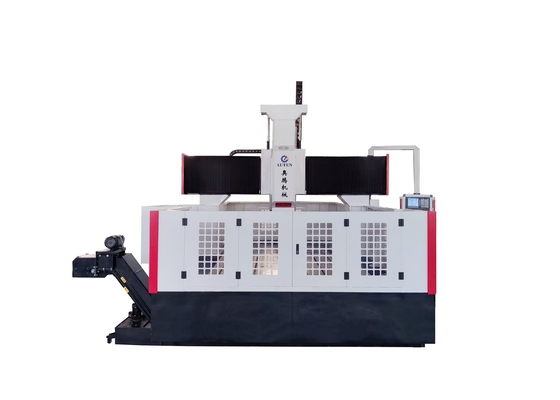

2000 x 2000mm اندازه قطعات کار شده ماشین حفاری صفحه CNC پایدار و با دوام قطر حفاری 50 میلی متر برای ماشینکاری صفحه دقیق / قطعات ساختاری

کاربرد:

دستگاه فرز و سوراخ‌کاری CNC گانتری، عمدتاً برای انجام عملیات سوراخ‌کاری، پخ‌زنی، قلاویزکاری و فرزکاری بر روی قطعات صفحه‌ای/ساختاری—از جمله فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات—در محدوده پردازش مؤثر خود، صرف نظر از ضخامت آن‌ها، طراحی شده است. این دستگاه قادر به سوراخ‌کاری سوراخ‌های عبوری و کور در قطعات تک‌ماده و مواد کامپوزیت به طور یکسان است. فرآیند ماشین‌کاری به صورت دیجیتالی کنترل می‌شود و از عملکرد بسیار کاربرپسند اطمینان حاصل می‌کند و از تولید خودکار با دقت بالا، سازگاری با انواع محصولات متعدد و مقیاس‌پذیری برای تولید انبوه پشتیبانی می‌کند.

ساختار تجهیزات:

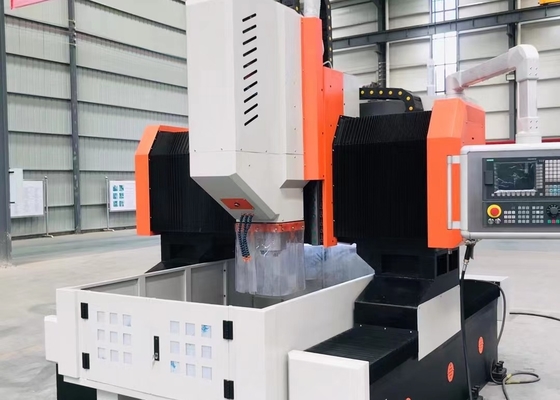

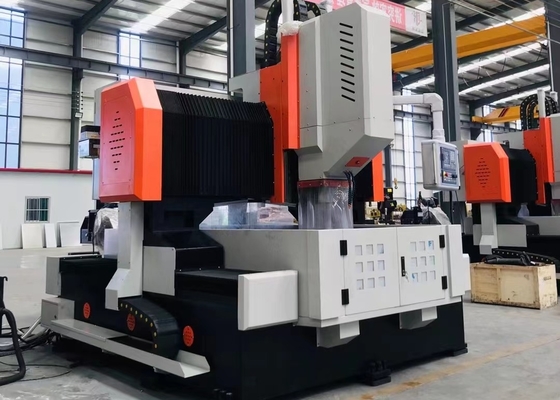

این تجهیزات عمدتاً از یک میز کار تخت، گانتری متحرک، زین کشویی متحرک، سر توان سوراخ‌کاری و فرزکاری، سیستم روغن‌کاری خودکار، مکانیزم حفاظتی، دستگاه خنک‌کننده چرخشی، سیستم کنترل عددی و سیستم الکتریکی تشکیل شده است. این دستگاه که توسط جفت‌های راهنمای غلتشی پشتیبانی و هدایت می‌شود و توسط جفت‌های پیچ سرب دقیق هدایت می‌شود، دارای دقت موقعیت‌یابی بالا و دقت موقعیت‌یابی مجدد است.

تخت و میز کار دستگاه:

تخت دستگاه تحت جوشکاری قرار می‌گیرد و پس از آن آنیلینگ و ماشین‌کاری دقیق انجام می‌شود و از استحکام دینامیکی و استاتیکی استثنایی با پایداری ابعادی دائمی اطمینان حاصل می‌شود.دو راهنمای خطی با دقت بالا در دو طرف پایه تخت نصب شده‌اند که امکان توزیع یکنواخت نیرو در سراسر لغزنده‌های راهنما را فراهم می‌کنند و به طور قابل توجهی استحکام، مقاومت کششی و مقاومت فشاری دستگاه را افزایش می‌دهند.سیستم درایو از موتورهای سروو AC همراه با مجموعه‌های پیچ توپی دقیق برای درایو دو طرفه استفاده می‌کند که حرکت گانتری را در امتداد محور Y تسهیل می‌کند.علاوه بر این، میز کار با یک سیستم گیره سیلندر هیدرولیک برای تثبیت ایمن قطعه کار ادغام شده است.

گانتری متحرک:

گانتری متحرک از چدن خاکستری (HT250) ساخته شده است که دو راهنمای خطی غلتشی با تحمل بار فوق‌العاده بالا در قسمت جلویی آن نصب شده است.مجموعه‌ای از پیچ‌های توپی دقیق، همراه با یک موتور سروو، صفحه لغزنده سر توان را قادر می‌سازد تا در امتداد محور X حرکت کند و سر توان سوراخ‌کاری به این صفحه لغزنده متصل می‌شود.حرکت گانتری توسط یک موتور سروو تسهیل می‌شود که چرخش مهره پیچ توپی را روی پیچ توپی از طریق یک کوپلینگ دقیق هدایت می‌کند تا به حرکت روان و دقیقی دست یابد.

مشخصات:
