سرعت بالا 1000 × 1000mm CNC صفحه حفاری و فرش ماشین مدل PHD1010 برای حجم بالا صفحه / قطعات ساختاری ماشینکاری

تصویر بزرگ : سرعت بالا 1000 × 1000mm CNC صفحه حفاری و فرش ماشین مدل PHD1010 برای حجم بالا صفحه / قطعات ساختاری ماشینکاری

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Auten
گواهی:	ISO9001
شماره مدل:	PHD1010

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
زمان تحویل:	30 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	100 مجموعه/ماه

مخاطب

توضیحات محصول جزئیات

LXW:	1000 x 1000 میلی متر	ارتفاع دروازه:	600 میلی متر
فندل تراش:	BT50	diamter max.drilling:	Φ60 میلی متر
حداکثر ضخامت:	≤180 میلی متر	قطر:	M3-M20
سرعت اسپیندل:	30 تا 3000 دور در دقیقه

کاربرد:

ماشین حفاری و آسیاب گانتری CNC عمدتاً برای عملیات حفاری ، چیمفر ، ضربه زدن و آسیاب بر روی قطعات صفحه / ساختاری ، از جمله فلنج ها ، دیسک ها ، حلقه ها و صفحات طراحی شده است,در محدوده پردازش موثر خود. این امکان حفاری سوراخ های عبور و سوراخ های کور را در هر دو قطعه کاری تک ماده و کامپوزیت فراهم می کند. با کنترل کاملا دیجیتال بر روند ماشینکاری،ماشين عملکرد بديهي را ارائه ميدهد، پشتیبانی از قابلیت های خودکار، دقیق، چند نوع و تولید انبوه.

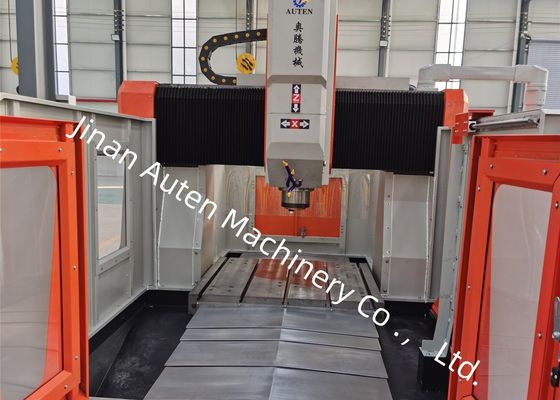

سرعت بالا 1000 × 1000mm CNC صفحه حفاری و فرش ماشین مدل PHD1010 برای حجم بالا صفحه / قطعات ساختاری ماشینکاری 0

ساختار تجهیزات:
این تجهیزات دارای یک ساختار یکپارچه ای است که شامل یک میز کار، یک گانتری ثابت، یک صندلی کشویی متحرک، سر قدرت حفاری و فریز، سیستم روانکاری خودکار،محفظه های محافظ، دستگاه خنک کننده گردش، سیستم CNC و سیستم الکتریکی. پشتیبانی شده توسط جفت ریل سخت رولینگ برای هدایت و توسط جفت پیچ سرب دقیق هدایت می شود،دستگاه دقت موقعیت گذاری بالا و دقت موقعیت گذاری تکراری را تضمین می کند.

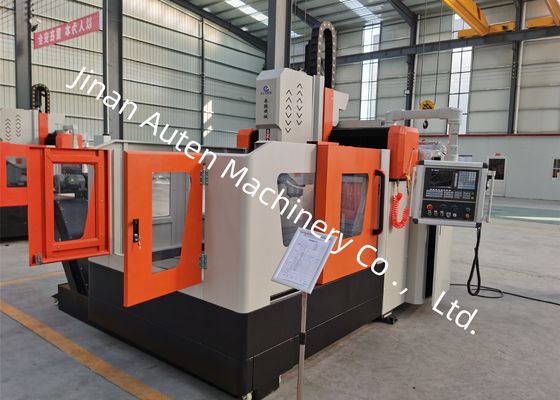

سرعت بالا 1000 × 1000mm CNC صفحه حفاری و فرش ماشین مدل PHD1010 برای حجم بالا صفحه / قطعات ساختاری ماشینکاری 1

صندلی کار T-Slot
ساخته شده از آهن خاکستری (HT250) ، میز کار تحت درمان درجه دو و لرزش پیری برای از بین بردن استرس داخلی، اطمینان از سفتی استثنایی و مقاومت در برابر تغییر شکل.
گانتری داربست ثابت
گانتری قطب ثابت از آهن خاکستری (HT250) ساخته شده است. چهره جلو آن مجهز به دو جفت راهنمای خطی رولینگ با بار فوق العاده بالا، یک مجموعه از جفت پیچ توپ دقیق،و یک سرو موتور، پشتیبانی از نصب سر قدرت حفاری برای حرکت خطی صاف.

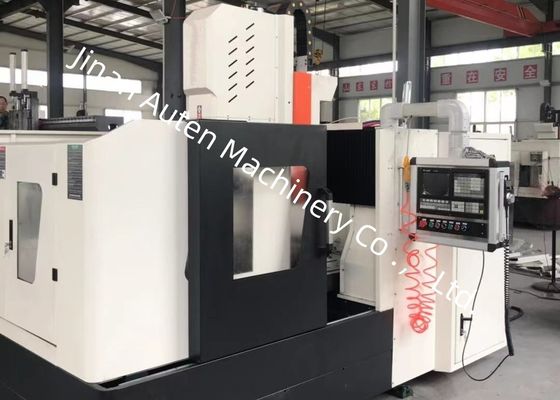

سرعت بالا 1000 × 1000mm CNC صفحه حفاری و فرش ماشین مدل PHD1010 برای حجم بالا صفحه / قطعات ساختاری ماشینکاری 2

3صندلی کشویی متحرک
طراحی شده به عنوان یک ساختار فولاد ریخته شده دقیق، صندلی کشویی دو میز کشویی CNC با بار بالا، یک مجموعه از جفت پیچ های توپ دقیق،و یک Reducer سیاره ای با دقت بالا متصل به سرو موتور. این پیکربندی حرکت محور Z از سر قدرت حفاری را هدایت می کند و عملکردهایی مانند حرکت سریع جلو / عقب، تغذیه کاری، توقف،و شکستن/از بین بردن تراشه های خودکار با توقف.

مشخصات:

اندازه قطعه کار	LxW	1000x1000 میلی متر
اندازه قطعه کار	ارتفاع گانتری	600 میلی متر
Dسر قدرت ریلینگ	چه قدر؟	1
	پیچ و تاب	BT2مصرف مواد
	حداکثر قطر حفاری	Φ60 میلی متر
	حداکثر ضخامت	≤180 میلی متر
	قطر خروجی	M3-M20
	سرعت پیچ	30~3000 r/min
	قدرت موتور اسپیندل سرو	11 کیلووات
	فاصله از انتهای پایین اسپینل تا میز کار	200-600 میلی متر
حرکت جانبی سر قدرت (محور X)	حداکثر حرکت افقی	1000 میلی متر
	سرعت حرکت جانبی	0 ~ 9 r/min
	قدرت موتور سرو برای حرکت جانبی	10N/M
حرکت طولی گانتری (Yمحور)	حداکثر ضربه تغذیه	1000 میلی متر
	سرعت حرکت خوراک	0 ~ 9 m/min
	قدرت سرو موتور تغذیه	15N/M
حرکت عمودی تغذیه رام (محور Z)	حداکثر ضربه	400 میلی متر
	سرعت حرکت	0 ~ 8 m/min
	قدرت موتور سرو	1x15N/M (برق)
دقت موقعیت گذاری سه محور	X/Y/Z/A/B/C	0-0.02 میلی متر
دقت موقعیت گذاری سه محور	X/Y/Z/A/B/C	0-0.01 میلی متر
وزن ماشین	/	حدود 5T
اندازه کلی	LxWxH	3200x2200x2200 میلی متر

اجزای اصلی:

نه، نه	نام	برند
1	سیستم CNC	چین GSK/KND
2	موتور سرو + راننده سرو	چین GSK/KND
3	سیلندر چاقوی پنوماتیک	هواپیمای هواپیمای چین تایوان
4	دستگاه های ولتاژ پایین	Omron/Schneider/Delixi
5	سیستم روان کننده اتوماتیک	چین تایوان هورون
6	پیچ توپ	TBI تایوان
7	راهنمای خطی	تایوان HIWIN
8	دریچه های هیدرولیک	ایتالیا ATOS
9	کابل محافظ بسیار انعطاف پذیر	چین ECHU
10	جفت چرخش	ایتالیا روتوفورس
