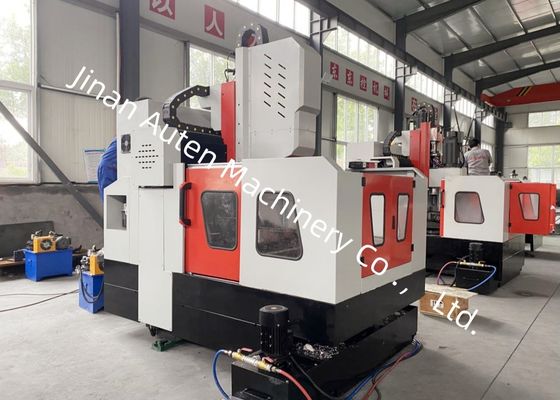

مدل دستگاه سوراخکاری و فرزکاری صفحه CNC با ابعاد 600 در 600 میلی‌متر BHD6060 با سیستم کنترل دیجیتال و سیستم الکتریکی

کاربرد:

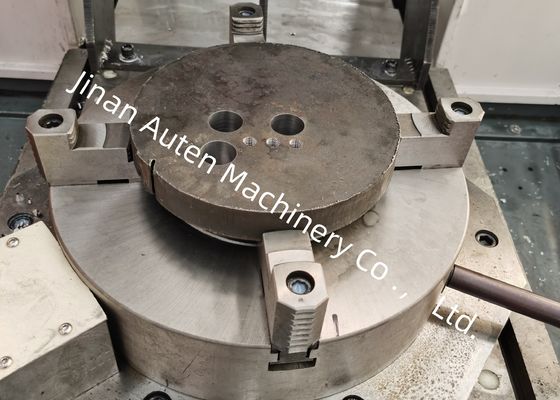

دستگاه حفاری و فرز دروازه‌ای CNC عمدتاً برای حفاری، پخ زدن، قلاویزکاری و فرزکاری قطعات صفحه‌ای/ساختاری با ضخامت فلنج‌ها، دیسک‌ها، حلقه‌ها، صفحات و سایر قطعات کار در محدوده مؤثر استفاده می‌شود. حفاری سوراخ‌های عبوری و سوراخ‌های کور را می‌توان بر روی قطعات تک‌ماده و مواد کامپوزیت انجام داد. فرآیند پردازش به صورت دیجیتالی کنترل می‌شود و عملکرد بسیار راحت است. این دستگاه می‌تواند اتوماسیون، دقت بالا، انواع متعدد و تولید انبوه را محقق کند.

ساختار تجهیزات:
این تجهیزات به صورت یکپارچه ریخته‌گری شده‌اند و عمدتاً از میز کار، دروازه تیر ثابت، زین کشویی متحرک، سر قدرت حفاری و فرز، دستگاه روغن‌کاری خودکار، دستگاه محافظ، دستگاه خنک‌کننده در گردش، سیستم کنترل دیجیتال، سیستم الکتریکی و غیره تشکیل شده‌اند. پشتیبانی و هدایت جفت ریل سخت نورد، درایو جفت پیچ سرب دقیق، ماشین ابزار دارای دقت موقعیت‌یابی بالا و دقت موقعیت‌یابی مجدد است.

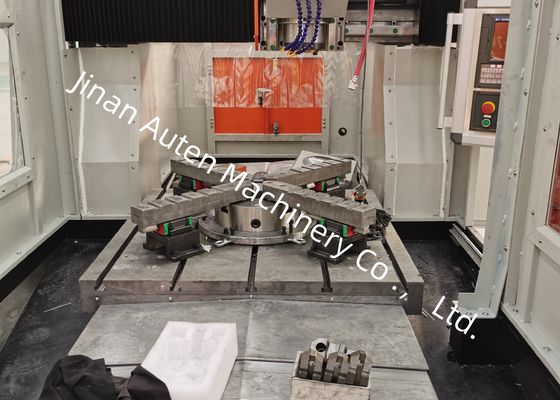

میز کار شیار T:
میز کار از چدن خاکستری (HT250) ساخته شده است که با عملیات تمپر ثانویه و عملیات پیری ارتعاشی تکمیل شده است، با سفتی خوب و بدون تغییر شکل.

دروازه نوع تیر ثابت:

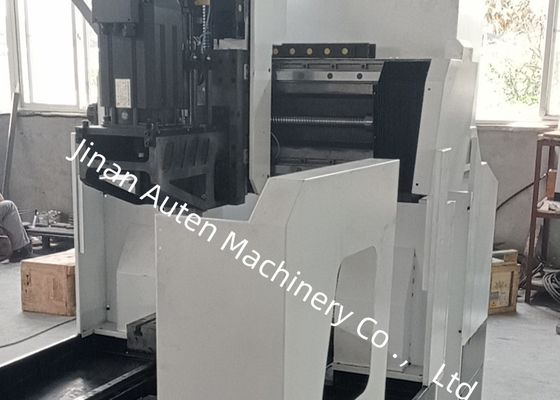

دروازه از چدن خاکستری (HT250) ساخته شده است. جلوی دروازه مجهز به دو جفت راهنمای خطی نورد با ظرفیت باربری فوق‌العاده بالا، یک مجموعه پیچ‌های توپی دقیق و یک سروو موتور است تا صفحه لغزنده سر قدرت در جهت محور Y حرکت کند، سر قدرت حفاری روی صفحه لغزنده سر قدرت نصب شده است. حرکت دروازه با چرخش پیچ توپی که توسط سروو موتور از طریق کوپلینگ دقیق هدایت می‌شود، محقق می‌شود.

مشخصات فنی:
