دستگاه خط زاویه ای CNC با کارایی بالا و خودکار برای حفاری زاویه ای بزرگ و پرتاب فولاد

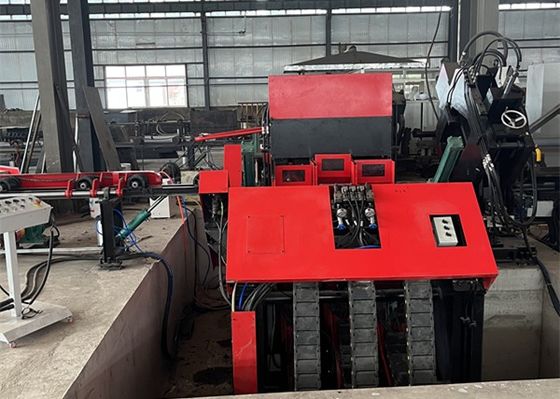

تصویر بزرگ : دستگاه خط زاویه ای CNC با کارایی بالا و خودکار برای حفاری زاویه ای بزرگ و پرتاب فولاد

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Auten
گواهی:	ISO9001
شماره مدل:	ADM2532

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
Delivery Time:	30 days
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	100 مجموعه/ماه

مخاطب

توضیحات محصول جزئیات

قدرت موتور:	4 کیلو وات	Processing Speed:	20-25m/min
Drilling Hole Diameter:	Ф13.5~Ф40mm	شرایط:	جدید
Hole Diameter:	26mm	ویژگی:	قابلیت اطمینان بالا
سرعت تغذیه:	100 ~ 500 میلی متر در دقیقه	Processing Angle Length:	Min. 300mm
برنامه:	جوشکاری پا برج سازه فولادی	Angle Processing Size:	L63x6~L250x32 mm
نوع:	خط زاویه CNC	ابعاد کلی:	12000mm x 5000mm x 2000mm
سیستم کنترل:	زیمنس/فانوک	Processing Angle Size:	40х40х3~125х125х10mm
نیروی علامت گذاری:	700KN

استفاده از محصول:

این تجهیزات در درجه اول برای حفاری و پرتاب فولاد زاویه ای بزرگ و قوی برای برج های خط انتقال استفاده می شود.با کیفیت سوراخ بالا، دقت موقعیت، و همچنین بهره وری قابل توجه تولید و سطح اتوماسیون.

مشخصات محصول:

سطح بالایی از اتوماسیون: خط تولید با یک سیستم بارگذاری خودکار (که شامل یک کانال تغذیه متقاطع و یک قاب بارگذاری چرخش) ، یک مکانیسم تخلیه خودکار،و یک دستگاه تغذیه خودکاراین امکان را برای پردازش کامل تمام سوراخ ها و حکاکی های علامت فولاد بر روی فولاد زاویه ای در یک گذر از خط تولید فراهم می کند و نیاز به مداخله دستی را از بین می برد.این به طور قابل توجهی شدت کار اپراتورها را کاهش می دهد.

(1) قاب و صفحه پایه از فولاد ساختاری با کیفیت بالا (Q345) از طریق فرآیند جوش ساخته می شوند. کل ماشین مطابق با استانداردهای صنعت است، از جمله:شرایط فنی عمومی برای سیستم CNC ماشین آلات,شرایط فنی برای قطعات جوشیده ماشین آلات جعل و فشار,شرایط فنی برای ابزار ماشین برش فلزواصول کلی برای بازرسی دقیق ماشین آلات جعل و فشار.

(2) کیفیت جوش هر قطعه در تجهیزات به سختی با الزامات مشخص شده در JB/T8609 مطابقت دارد.طول و فاصله جوش های متناوب به دقت برای اطمینان از یکسانی کنترل می شود.

(3) قطعات جعل شده تحت کنترل کیفیت سختگیرانه قرار می گیرند تا اطمینان حاصل شود که آنها از نقص هایی مانند لایه بندی، پیچیدگی، ترک، سوراخ های شن و ماسه و حفره ها پاک هستند.

(4) تمام قطعات فلزی جوشیده شده و همچنین قطعات ریخته و جعل شده (از جمله بدن ماشین، میز کار، پایه و بلوک سیلندر)برای کاهش استرس داخلی به طور موثر تحت درمان گرما قرار می گیرند..

(5) جعل های حیاتی، جوش ها و قطعات ریخته شده با استفاده از روش های آزمایش غیر مخرب برای تشخیص هرگونه نقص داخلی یا ترک بررسی می شوند. این اجزای کاملاً با استانداردهای مربوطه صنعت مطابقت دارند.

دستگاه خط زاویه ای CNC با کارایی بالا و خودکار برای حفاری زاویه ای بزرگ و پرتاب فولاد 0

پارامترهای اصلی:

مدل	ADM2532
اندازه زاویه ((ملی متر)	14014010~25025032
حداکثر طول مواد اولیه (م)	14
نیروی علامت گذاری ((kN)	1000
شماره گروه شخصیت	1
تعداد شخصیت ها	18
اندازه کاراکتر (ملی متر)	141019
محدوده فاصله دقیق ((ملی متر))	50~220 ((بدون قدم)
تعداد حفاری در هر طرف	۳ ((۲ گروه، در مجموع ۶ گروه)
تعداد تیغه ها در هر دو طرف	3
کانتر اسپندل حفاری	BT2مدیریتی
حداکثر قطر حفاری (ملی متر)	Φ40
حداکثر سرعت چرخش اسپندل ((r/min)	6000
واحد خنک کننده حفاری	MQL 360-2 ((سرد کردن خشک)
ظرفیت ذخیره روغن واحد خنک کننده	2 لیتر
روغن برش	روغن های کوچک برش بر پایه روغن گیاهی ((2000-25)
مصرف سوخت	۵ تا ۵۰ میلی لیتر در ساعت
نوع راننده ماشین تراولی CNC	موتور سرو AC، راننده راک و pinion
حداکثر سرعت تغذیه زاویه ((m/min)	40
روش حرکت محور AB	راهنمای حرکت خطی؛ موتور سرو AC؛ پیچ توپ
حداکثر سرعت حرکت اسکت بورد سر حفاری ((m/min)	10
نوع محرک سر حفاری	راهنمای حرکت خطی؛ موتور سرو AC؛ پیچ توپ
حداکثر سرعت تغذیه سر حفاری ((m/min)	14
روش کار بازوی فدری	نوع بلند کردن عمودی
تعداد بطری های سرنگون کننده در سمت تخلیه	4
روش خنک سازی ایستگاه هیدرولیک	خنک کننده هوا
تعداد محورهای CNC	9
فشار هوا ((MPa)	1
کل قدرت	حدود 150 کيلو وات
وزن ماشین (کیلوگرم)	حدود 33 تن
ابعاد کلی ((m)	338.52.5
